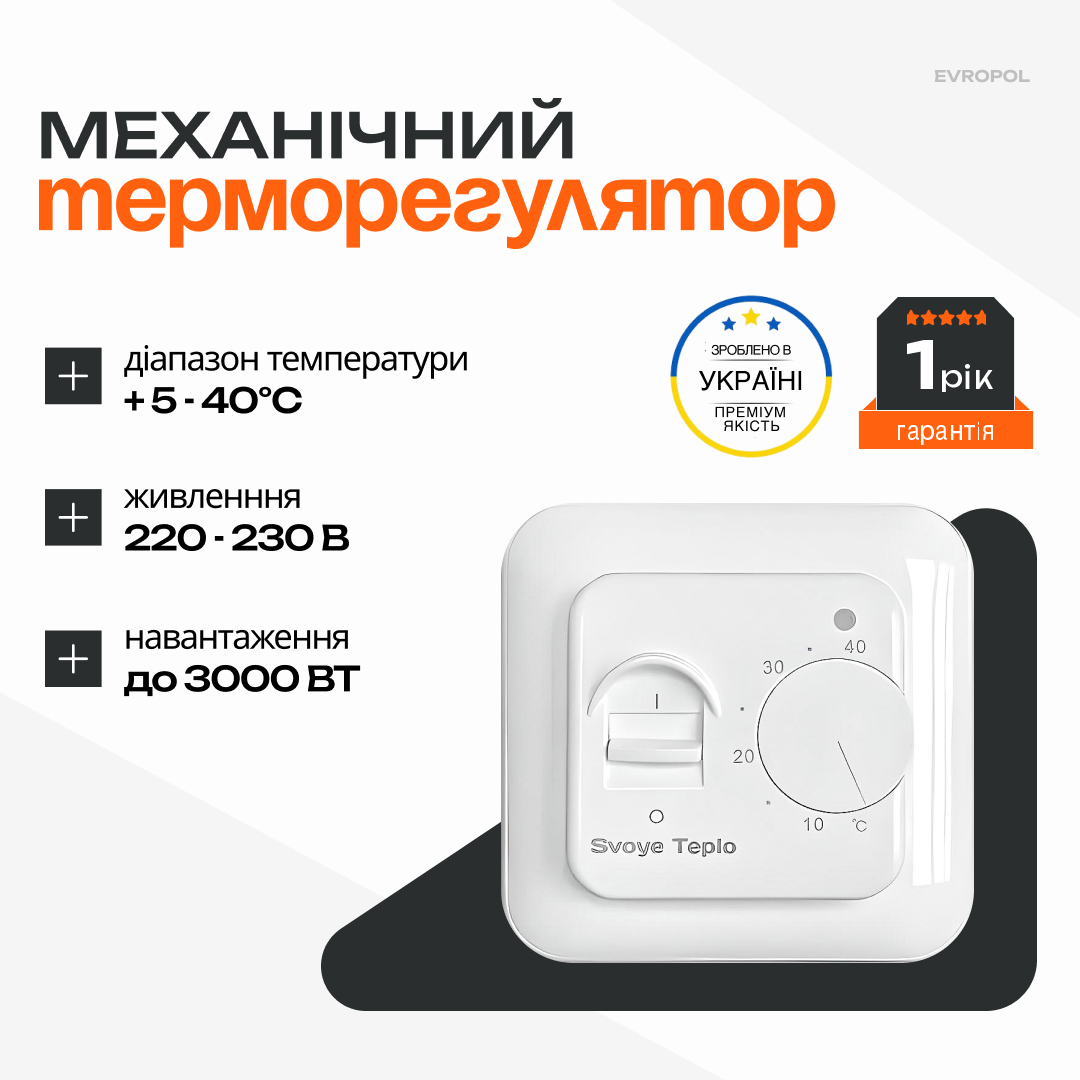

Кімнатний терморегулятор для теплої підлоги Своє тепло RTC70 механічний з датчиком температури підлоги 3 м Білий

Кімнатний терморегулятор серії M11 призначений для регулювання температури (підтримки заданої користувачем температури) приміщеннях, обладнаних системою електричної теплої підлоги.
Терморегулятор встановлюється у стандартну внутрішню монтажну коробку діаметром 65мм.
Рекомендований для використання з будь-якими системами електричного підігріву підлоги (кабель, мат, інфрачервона плівка та ін), номінальною потужністю не більше 3000 Вт. Колесо регулювання дозволяє встановити необхідне значення температури нагрівання, а перемикач - вмикати та вимикати
терморегулятор.

Технічні характеристики

• Живлення ~220-230В, 50Гц
• Максимальний струм комутації 16А
• Максимальна потужність навантаження 3000Вт
• Споживана потужність 2Вт
• Діапазон регулювання температури +5°С...+40°С
• Гістерезис (похибка регулювання температури) 0.5°С
• Захист корпусу IP20
• Температура навколишнього середовища 0°С...+50°С
• Датчик температури підлоги (на дроті) NTC 10kOhm, 3м
• Габаритні розміри (ШхВхГ) 86х86х50мм

Комплект постачання

• Терморегулятор - 1шт
• Датчик температури підлоги - 1шт
• Інструкція з експлуатації - 1шт
• Коробка - 1шт
• Кріпильні гвинти - 2шт

1. Встановлення датчика
Монтаж датчика температури підлоги здійснюється одночасно зі
установкою нагрівальної секції. Вставте датчик у гофротрубку (діаметр 14-18 мм). Заглушіть (ізоляційною стрічкою або спеціальною заглушкою) кінець гофротрубки, щоб уникнути попадання розчину, рідини або клейової суміші всередину.

Зробіть штробу 20х20мм від місця встановлення терморегулятора (монтажної коробки) до розташування датчика температури. Датчик температури підлоги повинен розташовуватись між витками нагрівального кабелю і не ближче 30см від початку області підігріву.

Встановіть гофротрубку з датчиком температури у штробу. Один кінець гофротрубки розташуйте між витками кабелю, інший -; у монтажній коробці. Перевірте правильність установки гофротрубки та датчика температури – він повинен вільно вийматися та встановлюватись назад через монтажну коробку.

2. Встановлення терморегулятора
Визначте місце встановлення терморегулятора (див. мал.). Висота установки - 0,3 ... 1,2 м від підлоги. Уникайте потрапляння прямих сонячних променів у терморегулятор. Підготуйте отвір у стіні діаметром 68мм та глибиною 60мм. Встановіть та закріпіть монтажну коробку в отворі.

Підведіть у монтажну коробку дроту живлення, провід живлення теплої підлоги, гофротрубку з проводом датчика температури. Короткочасно подайте напругу на дроти живлення, визначте фазний дріт і позначте його. Вимкніть живлення 220В. Переведіть перемикач терморегулятора в положення ВИМК "0". Підключіть дроти до клем терморегулятора згідно зі схемою підключення. Закріпіть терморегулятор у коробці. Подайте напругу на терморегулятор.

3. Увімкнення терморегулятора
Поверніть колесо регулювання температури проти годинникової
стрілки у крайньому положенні. Переведіть перемикач у положення ВКЛ "I". Поверніть колесо регулювання температури за годинниковою стрілкою, світиться світлодіод, це означає, що нагрівання увімкнено. Поворот колеса регулювання температури проти годинникової стрілки зменшує температуру нагріву підлоги, за годинниковою – збільшує.

4. Можливі несправності та шляхи їх усунення
Несправність: при увімкненому терморегуляторі індикатор нагрівання не світиться у будь-якому положенні колеса регулювання. температури, нагрівання підлоги не відбувається. Можлива причина: відсутність напруги живлення.
Шляхи усунення: перевірте наявність напруги за допомогою вольтметра. Перевірте підключення проводів живлення до відповідних клем терморегулятора.

Несправність: при увімкненому терморегуляторі, при повороті колеса регулювання температури за годинниковою стрілкою, індикатор нагрівання загоряється та гасне. Можлива причина: неправильне підключення/замикання/обрив датчика температури або підключення іншого типу датчика. Шляхи усунення: переконайтеся в правильності підключення датчика, місце підключення датчика до терморегулятора. Перевірте наявність механічних пошкоджень дроту та корпусу датчика.

5. Догляд за терморегулятором
Терморегулятор потребує уважного та дбайливого відношення. Ні допускайте грубий механічний вплив на поверхню. Уникайте контакту терморегулятора з рідинами Додаткове обслуговування
пристрій не потребує.

УВАГА! НЕПРАВИЛЬНЕ ПІДКЛЮЧЕННЯ МОЖЕ ПРИЧИНИТИ ВИХІД З БУДУ ТЕРМОРЕГУЛЯТОРА, ДАТЧИКА ТЕМПЕРАТУРИ, НАГРІВАЛЬНОЇ СЕКЦІЇ. ПІДКЛЮЧЕННЯ ПОВИНЕН ВИКОНАВАТИ КВАЛІФІКОВАНИЙ ФАХІВНИК.
